UL1330El cable es un cable electrónico de alto rendimiento certificado por UL, adecuado para conexiones internas de varios equipos eléctricos . El conductor está hecho de alambre de cobre suave retorcido con estateado, que tiene una buena flexibilidad y resistencia a la oxidación, es fácil de instalar y puede extender efectivamente el servicio de vida . La capa de aislamiento de la temperatura de alta temperatura de alta temperatura y puede tener un tiempo de altura de alta temperatura para una temperatura de alta temperatura para una temperatura de alta temperatura para una temperatura de alta temperatura para una temperatura de alta temperatura para una temperatura de alta temperatura. 200 grados . También tiene una excelente resistencia a la corrosión química, baja pérdida dieléctrica y resistencia UV . El voltaje nominal de este cable es de 600V, que cumple con los estándares ambientales de ROHS . comúnmente utilizado en equipos industriales de alta temperatura, instrumentos electrónicos, aeroespaciales y otros campos de rendimiento con strict correos.
Característica
Condutor: hilos de níquel/estaño/cobre desnudo
Aislamiento: FEP
Temperatura retenida: 200 grados
Voltaje retenido: 600 VAC
Prueba de combustión: pasa UL VW -1 y CSA FT1 Prueba de llama vertical
Referencia estándar: UL 758-2014, UL 1581-2014
Espesor uniforme del alambre para garantizar una fácil Desnope y corte
Pruebas ambientales Pase ROHS/Reach
UL 30AWG a 10AWG
Solicitud
Los cables UL1330 juegan un papel crucial en múltiples campos debido a su excelente rendimiento . En el campo aeroespacial, la temperatura dentro del compartimento del motor de la aeronave es alta y el entorno electromagnético es complejo . La capa de aislamiento FEP de UL1330 puede tener altas temperaturas de 200 grado, y las características de baja pérdida de la pérdida de diámetro y el accesorio. transmisión, asegurando el funcionamiento normal del sistema de aviónica; El equipo satelital se enfrenta una fuerte radiación y diferencias extremas de temperatura en el espacio, y la resistencia a la intemperie y la estabilidad química de este cable lo convierten en una opción confiable para el cableado interno . en equipos industriales de alta temperatura, como los hornos metalúrgicos, los hornos de sinterización de cerámica, etc. continuous and stable power supply in high-temperature environments without causing insulation layer aging or performance degradation due to overheating. In the field of electronic instruments, especially high-frequency signal transmission equipment, its low dielectric constant advantage can effectively reduce signal loss and interference, ensure accurate data acquisition and transmission, and is commonly used in precision instruments such as oscilloscopes and spectrum Los analizadores . En el campo de los equipos médicos, cumplen con los estándares ambientales, no son tóxicos e inofensivos, y pueden resistir la corrosión de los desinfectantes comunes en entornos médicos . Se pueden usar para conexiones de potencia y señal dentro de las máquinas CT y el equipo de resonancia magnética nuclear; La alta resistencia a la temperatura y la resistencia de interferencia electromagnética del sistema de gestión térmica de la batería y la unidad de control electrónico en nuevos vehículos de energía también proporcionan un fuerte soporte para el funcionamiento seguro y estable del vehículo .
Estructura
Colores estándar: negro, blanco, rojo, amarillo, verde, azul, marrón, gris, naranja, violeta
Tipo de paquete: 500ft/roll, 1000ft/roll . 2000 ft/roll
Proceso de dar un título
VDE
Ul
CCC
SGS

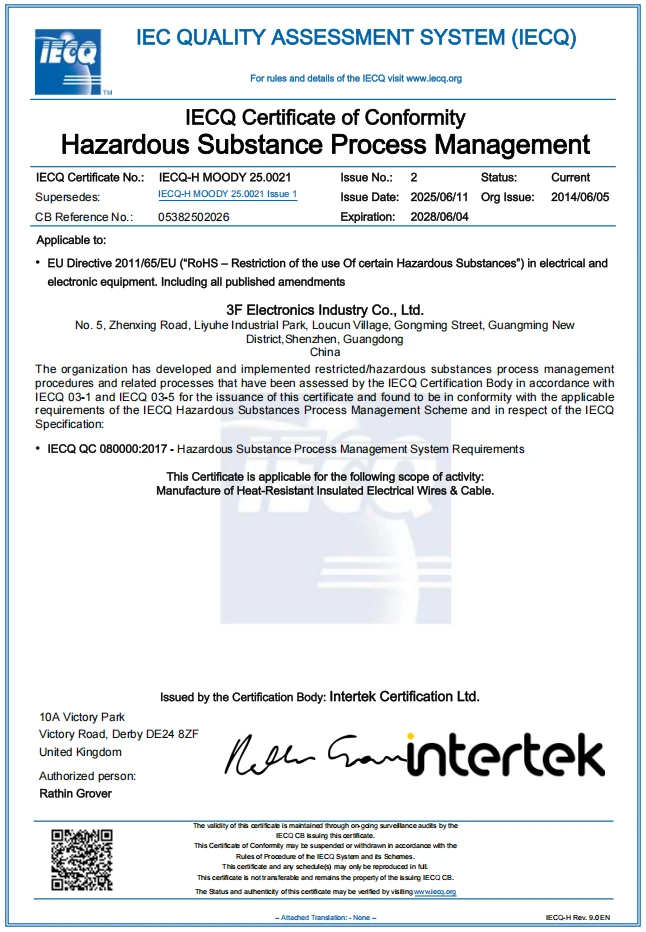

Iecq
Fogonadura
Preguntas frecuentes
P: 1. ¿En qué aplicaciones se usa comúnmente el cable UL1330?
R: El cable UL1330 es ideal para entornos de alta temperatura (E . G, hornos industriales, motores de aeronaves), transmisiones de señal de alta frecuencia (como en instrumentos electrónicos) y aplicaciones que requieren resistencia química, como equipos médicos o de laboratorio .}
P: 2. ¿El cable UL1330 cumple con los estándares ambientales?
R: Sí, son . ul1330 El cable generalmente cumple con los requisitos de ROHS (restricción de sustancias peligrosas), asegurando que esté libre de materiales dañinos y adecuado para aplicaciones conscientes del medio ambiente .
Parámetros técnicos
|
ESTILO
|
estándar Awg
|
Conductor tamaño (No ./ mm) ± 0.005 mm
|
Conductor resistencia 20 grados (Ω/km)
|
Conductor Dia . (mm)
|
aislamiento espesor (mm) |
En general diámetro (mm) |
||
|
Nom . |
Min . |
Mon . |
Tol . |
|||||
|
1330 |
10 10
|
37/0.42 |
3.54 |
2.94 |
0.51 |
0.45 |
3.96 |
±0.15 |
|
105/0.254 |
3.54 |
3.00 |
0.51 |
0.45 |
4.02 |
±0.15 |
||
|
12 |
37/0.374 |
5.64 |
2.62 |
0.51 |
0.45 |
3.64 |
±0.15 |
|
|
14 |
19/0.361 |
8.96 |
1.85 |
0.51 |
0.45 |
2.90 |
±0.10 |
|
|
16 |
19/0.287 |
14.60 |
1.50 |
0.51 |
0.45 |
2.50 |
±0.10 |
|
|
18 18 18
|
1/1.02 |
22.2 |
1.02 |
0.51 |
0.45 |
2.04 |
±0.10 |
|
|
19/0.254 |
23.20 |
1.28 |
0.51 |
0.45 |
2.30 |
±0.10 |
||
|
19/0.235 |
23.20 |
1.18 |
0.51 |
0.45 |
2.20 |
±0.10 |
||
|
20 20 20
|
19/0.19 |
36.70 |
0.95 |
0.51 |
0.45 |
1.95 |
±0.10 |
|
|
7/0.30 |
36.70 |
0.92 |
0.51 |
0.45 |
1.94 |
±0.10 |
||
|
1/0.813 |
35.2 |
0.813 |
0.51 |
0.45 |
1.83 |
±0.10 |
||
|
22 |
19/0.15 |
59.40 |
0.76 |
0.51 |
0.45 |
1.75 |
±0.10 |
|
|
24 24 24
|
19/0.12 |
59.40 |
0.60 |
0.51 |
0.45 |
1.62 |
±0.10 |
|
|
7/0.20 |
94.20 |
0.61 |
0.51 |
0.45 |
1.60 |
±0.10 |
||
|
1/0.51 |
89.3 |
0.51 |
0.51 |
0.45 |
1.53 |
±0.10 |
||
|
26 |
7/0.16 |
150.00 |
0.48 |
0.51 |
0.45 |
1.50 |
±0.10 |
|
|
28 |
1/0.32 |
227.00 |
0.32 |
0.51 |
0.45 |
1.32 |
±0.10 |
|
|
30 |
1/0.254 |
361.00 |
0.254 |
0.51 |
0.45 |
1.26 |
±0.10 |
|
